片端ケーブル付きマイクロDsubコネクタ

2025年9月4日 2025年10月7日 rd-connex

ケーブル付きのマイクロDsubコネクタです。
ケーブルの仕様、サイズ、長さをご指定いただけます。

プラグ　　　　　MDS□□P-W-□□L1000-T-□
レセプタクル　　MDS□□R-W-□□L1000-T-□

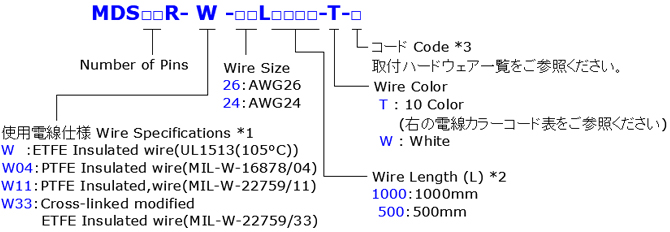

品番指定方法

MDSシリーズについて

マイクロDサブコネクタ「MDSシリーズ」は当社が設計製造する小型・高信頼性のコネクタです。
MIL-DTL-83513に準拠しています。
接触部は高信頼の精密加工により、振動、衝撃、熱衝撃等の厳しい使用環境条件下でも確実な接触が得られます。
お客様仕様の特注品にも対応しており、ハーネス加工も国内で行っています。

【使用用途】
航空機、航法機器、ミサイル、小型駆動機器、
電子機器、人工衛星、医療機器、計測機、携帯精密機器など

製品仕様（標準）
絶縁抵抗	5000MΩ min
耐電圧	AC600Vrms(Sea level)
挿抜耐久	500 cycles max
電流容量	3A
接触抵抗	8mΩ max
低レベル接触抵抗	32mΩ max
ピッチ	1.27mm/0.050inch
使用電線	AWG24～30
使用温度	-55°C～+125°C

材質
シェル	Aluminum Alloy, Electroless Ni plating
インシュレータ	High Temp. Thermoplastic
ポッティング樹脂	Epoxy Resin(Black)
プラグピン	Copper Alloy, Au plating over Ni
ソケットピン	Copper Alloy, Au plating over Ni
